一．概述

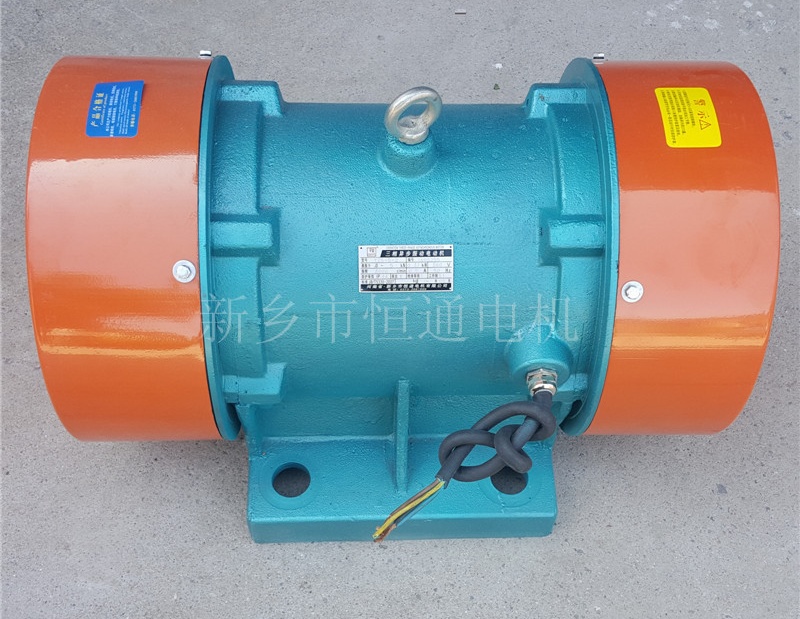

三相異步振動電動機集動力源和振動源為一體，是一種節能的通用型激振源。具有體積小、激振力大、結構可靠、使用維護方便等優點。本系列產品廣泛用于礦山、煤炭、電力、化工、糧食加工、冶金、鑄造、建材、輕工、醫藥等行業。是實現粉狀、塊狀等散體物料機械化篩分、輸送、破碎、充填防堵塞的理想激振源。
二．電機使用條件
◆環境溫度：-5℃~+40℃如果設備溫度高于40℃時應降低功率使用（需訂做）。
◆工作制S1（連續工作制）
◆海撥不超過1000m
◆電源頻率50Hz
◆電壓380V
◆溫升小于80℃
三．主要結構
本系列振動電動機是由特殊設計的電機及軸兩端各安裝可以自由調節的兩塊偏心塊組成，偏心塊旋轉產生的激振力，通過電機底腳傳遞給振動機械。由于軸承傳遞全部激振力，所以軸承規格也較大。調節兩塊偏心塊的夾角，可以改變激振力。
四．安裝前的準備，及安裝調試
◆檢查電機銘牌參數是否與要求相符。
◆用500兆歐表測量絕緣電阻。其值應不低于0.5兆歐，否則應對定子繞組進行干燥處理，烘干溫度不能超過120℃
◆檢查電機表面有無損壞變形。
◆檢查電機各堅固件、謹防松動。
◆振動機械與振動電動機底面連接平面應為加工面，其粗糙度為3.2，且保證兩平面無縫隙、可靠牢固地安裝在振動機械上。
◆本系列電機安裝就位后在機體及基礎上均要有電纜緊固裝置、二者之間電纜呈自然懸吊狀，總長度以300——500mm為宜，自然懸垂部分彎弧半徑應在700——750之間。
◆啟動電機，檢測工作電流是否超過銘牌上注明的額定值。如果出現電流超過的情況下請檢查螺栓是否已經擰緊，直至電機工作電流低于額定值，方向正常運行。
五．激振力的調整
電機出廠時，激振力處于大位置，若激振力過大，用戶可將兩端防護罩拆下，松開兩端外偏心塊（可調偏心塊）鎖緊的螺栓，同步調節兩端可調偏心塊和固定偏心塊之間的夾角，使激振力達到要求，并再次緊固鎖緊螺栓。
注意：調節偏心塊時，夾角越大，激振力越小，注意每次調節時，必須使電機兩端的偏心塊夾角記刻度大小相等，且偏向電機同側。
六．使用和維修
◆本系列電機應裝設電氣保護裝置，可靠接地。
◆本系列振動電動機應運行初期每天至少檢查底腳螺栓二到三次，防止地腳螺栓松動，并檢查電機工作電流。
◆當電機旋轉方向不符合要求時，調整電源相序即可。
◆本電機在投入運行前應進行試運轉，觀察是否靈活而無碰撞，并根據需要調整偏心塊到最佳激振力，方可設入運行。
◆本電機在運行中，如發現有不正常的響聲，應立即停車進行檢查，故障未經排除切匆再作啟動運行。
◆電機應保證潤滑良好。運行四周左右，補充3#軋輥軸承脂一次，加油時應先拆下防護罩，通過油杯加油。恒通電機還有些規格電機沒有安裝油杯，可依次將防護罩和兩邊偏心塊拆掉，再將端蓋卸掉，加入3#軋輥脂<容量為軸承空腔的1/3(2極)~2/3（4.6.8極）>。密封軸承在壽命終了前不必加油。
◆保證本機的正常運行及防止故障發生，本機必須每隔三個月小檢修一次，每年大檢修一次。
◆小檢修應清除機內積塵、污垢、更換新的潤滑脂；檢查線圈絕緣、電纜接頭、接地各緊固件及偏心塊是否有松動并及時排除。
◆大檢修除小檢修項目外，要注意清潔線圈；檢查線圈絕緣是否完好，新鄉恒通電機提示檢查軸承磨損情況；若有嚴重?fù)p傷應立即更換。
◆使用或存放半年以上時間后，應拆卸保養并更換潤滑脂，更換新的潤滑脂要將軸承、軸承室端蓋等清洗干凈，涂入3#軋輥潤滑脂。
◆保養完畢應用500V兆歐表測量絕緣電阻，電阻應不小于0.5兆歐。
◆用戶須熟悉本說明，方可使用本系列電機。
